QoS测试解决方案

语音/视频/数据

语音质量测试(VQT)

(POLQA v3, POLQA v2.4, PESQ)

VQT

概述

GL 通讯可以测试所有网络和接口上的语音质量，包括模拟、TDM、无线（2G，3G，4G LTE，5G，VoWiFi）、以太网等。GL语音质量测试解决方案由VQuad™软件、VQT软件和Dual UTA HD硬件平台组成。 （VQuad™Probe HD也提供了此功能，它将嵌入式PC与VQuad™软件和Dual UTA HD硬件结合在一起，成为一个方便的便携式装置）。Dual UTA HD可仿真模拟电话或VoIP SIP用户代理，充当任何移动电话的有线或无线头戴式耳机，或充当任何设备（包括PC和收音机）的有线头戴式耳机，并具有一键通功能，可与几乎所有电信端点接口。在建立呼叫期间，VQuad测试呼叫的语音质量和清晰度、延迟、回声和传真。此外，大多数移动设备或直接从VQuad™ PC端模拟的设备都支持视频和数据测试。 使用VQuad™脚本以及手动和远程操作（包括CLI和API函数）实现全自动操作。所有测试结果和事件都可以发送到中央数据库，并方便地显示在GL WebViewer™（Web浏览器）中。在Google Maps中绘制结果，使用图形生成自定义报告，并直接从WebViewer™远程控制各个VQuad™节点。


与VQuad™相关的应用程序包括:

  • 使用广泛接受的ITU（国际电信联盟）语音比较算法的语音质量测试（VQT）软件，包括POLQA（依据ITU-P.863）和PESQ（依据ITU-P.862.1 / 2）
  • 数据质量测试（NetTest™）应用程序，可直接从任何移动设备（支持Android和IOS）或从任何PC上执行自动化数据测试。测试包括TCP、UDP、VoIP、视频仿真、HTTP、FTP和DNS。 此外，可以从任何手机进行SMS和电子邮件测试，同时还显示与无线网络关联的蜂窝数据。
  • 视频质量测试（VAC™）应用程序，用于测试视频会议并测量音频和视频平均意见得分（MOS）以及其他几种分析指标。视频会议解决方案允许用户自定义生成结构化视频，同时执行点对点视频仿真并生成视频和音频的MOS以及若干视频、音频和网络指标。
  • 回声测量实用程序（EMU），用于与网络相关的回声和延迟测量。
  • 语音频带分析器（VBA），用于监视语音频带流量（语音电平、活动因子、RMS因子、DC电平、噪声电平、抖动、回声损耗、回声延迟和回声色散）。
  • 传真质量测试，用于发送和接收传真（最高V.34）并进行分析。 此外，还可以使用GL分析软件工具GLInsight™或FaxScan™ 进行传真分析。
  • 使用Dual UTA HD + VQuad + GPS接收器的驾驶测试解决方案，可在Google Maps中绘制GL WebViewer™中的所有测试结果，包括VQT和语音/延迟结果、视频和数据测试结果以及呼叫控制信息。
  • WebViewer™实现基于Web访问所有结果和事件，生成和调度带有图形的自定义报告，并监视整个VQuad™解决方案，具有远程控制单个VQuad™节点的能力。

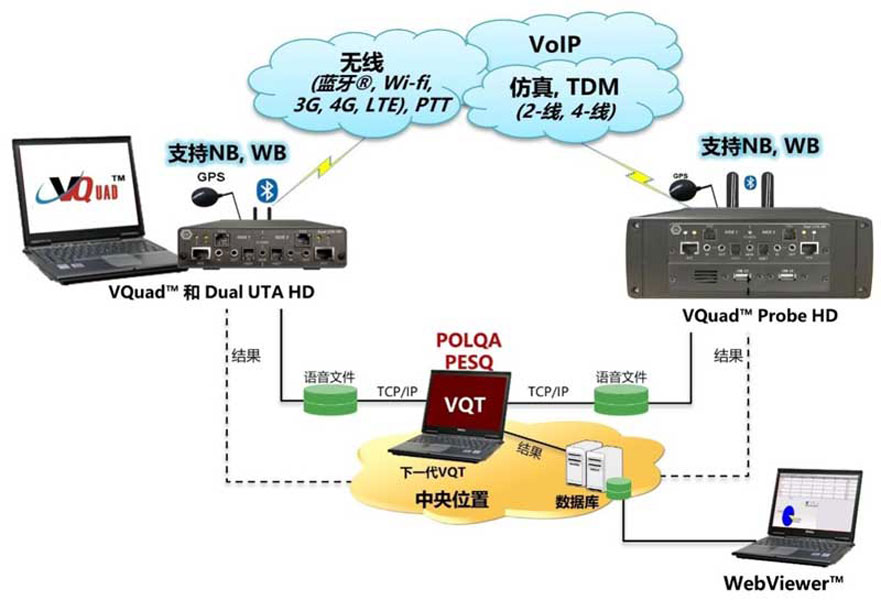

VQuad™ with Dual UTA HD / VQuad™ Probe HD

Quad Port Ethernet Tester

VQuad™软件可以跨四种不同类型的网络自动测试语音、视频和数据（Quad指的是四种网络类型：无线、VoIP、TDM和模拟）。 VQuad™使用通用适配器，例如高密度双通用电话适配器（Dual UTA HD）或VQuad™Probe HD，它提供了多个接口来连接到网络上的任何通信设备。该解决方案可以测试各种网络，包括无线网络（蓝牙，Wi-fi，3G，4G，LTE，PTT），VoIP，模拟和TDM，从而可以测试任何端点的语音、数据和视频质量。

Dual UTA HD（高密度）包括两个独立的设备，用于连接到单个网络或两个独立网络的端点。它支持Bluetooth®宽带、FXO宽带和SIP宽带（例如：AMR宽带），通过它们可以轻松地与支持HD语音的任何移动设备、FXO或SIP设备连接。

VQuad™Probe HD是具有多个物理接口的一体式独立测试平台，可连接到任何有线或无线网络，同时自动执行语音和数据测试。这种全面的硬件设备包含Dual UTA HD和预装有VQuad™软件的PC。可以使用远程桌面通过以太网配置VQuad™Probe HD。

功能

单机便携式服务质量
测试解决方案		 无线网络
  • 连接 - Bluetooth® NB & WB, PTT, GPS, Dual UTA HD 上4线平衡I/O 接口
  • 设备 – 移动无线电, 5G/4G/3G/Wifi 智能电话 (iPhone, Android, Blackberry), Bluetooth® Headsets/Stereo/Car Kits, 带有智能手机自动呼叫控制功能的有线耳机(ACC)
VoIP 网络
  • 连接 - VQuad™内部SIP分数 (SIP 和 H.323 信令 – 不需要Dual UTA HD), 4线平衡I/O, Dual UTA HD的HSET接口
  • 设备 – VoIP Phones, HATS
TDM 网络
  • 连接 -轻量版T1 / E1分析仪硬件简化了T1 / E1接口 (ISDN和 CAS 信令 – 不需要Dual UTA HD)
  • 设备 – 数字电话、PBX、媒体网关或TDM网络
PSTN 网络
  • 连接- Dual UTA HD的FXO接口
  • 设备 – 仿真电话、媒体网关、PBX、PSTN网络上的ATAs
平台
  • 与Dual UTA HD或 VQuad™ Probe HD一起
  • 单个VQuad™软件最多支持6个双UTA HD设备，这意味着VoIP网络中最多12个电话设备和/或12个SIP用户代理
  • 为了获得高密度空间，USB Dual UTA单元可以安装在1U机架，最多可容纳6个Dual UTA HD单元，从而最多支持12个电话设备
脚本自动化
  • 具有增强的脚本和远程操作的完整自动化功能，包括流量生成，呼叫控制和自动操作调度
  • 本地VQuad™可以控制远程VQuad™系统，以扩展整个网络的测试
  • 各种命令可用于呼叫控制，设备操作，文件传输，流量生成/检测，VQT，数据测试，中央数据库连接和远程VQuad操作
  • 使用 CLI (both Windows® and Linux) 或VQuad™ API (both Windows® and Linux)远程支持VQuad™

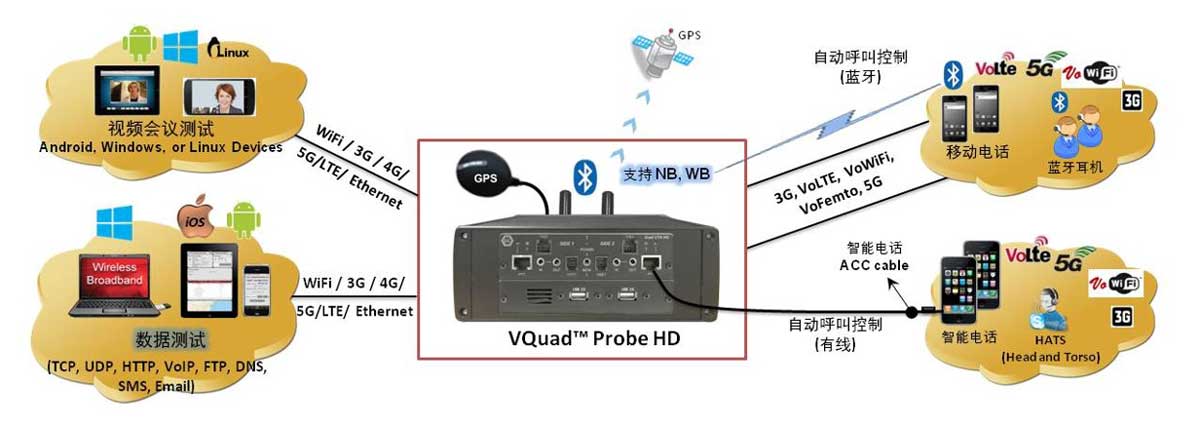

VQuad™ Probe HD -具有VQuad™、Dual UTA HD和PC的独立设备

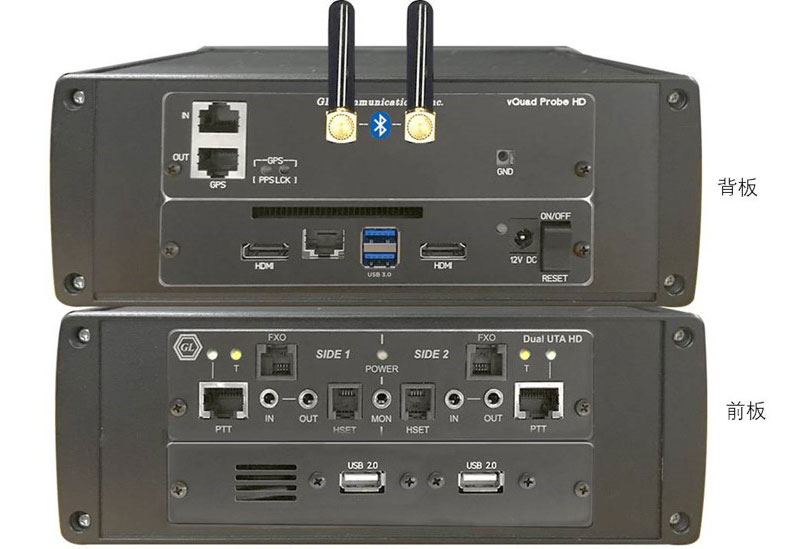

VQuad™ Probe HD 前板和背板视图

VQuad™ Probe HD 前板和背板视图

硬件规范
物理尺寸 长: 10.4 inches
高: 3.0 inches
宽: 8.4 inches
电源要求 12V, 3Amps Power Supply
外部连接
  • USB 2.0, & USB 3.0: Type A USB Jack (与键盘/鼠标/第二个Dual-UTA / USB T1 / E1分析仪通信)
  • 3.5mm输入/输出插孔(平衡音频 - Side 1 & 2)
  • 输入阻抗 – 600 ohms, 1000 ohms 和用户自定义
  • 输出阻抗 - 600 ohms, 1000 ohms和用户自定义
  • Dual RJ-22 Jacks (手机/耳机底座 - Side 1 & 2)
  • 3.5 mm 输出插孔 (监控)
  • Dual RJ-45 Jacks (PTT - Side 1 & 2)PTT - Side 1 & 2 输入 /输出阻抗 - 600 ohms, 1000 ohms 和用户自定义
  • Dual RJ-45 Stacked Jacks (GPS In/Out - Side 1 & 2)
  • 蓝牙天线 - Side 1 & 2
  • 千兆以太网端口– LAN连接
SBC 规范 Intel Core i3 or optional i7 NUC Equivalent, Windows® 10 64-bit Pro 操作系统
USB 2.0 or 3.0 Ports, 12v/ 3A 电源
256 GB Hard drive, 8 GB Memory (Minimum)
Two HDMI ports (Optional VGA to HDMI interface)

语音质量分析

GL的语音质量测试（VQT）软件使用POLQA V2.4版和可选升级版本V3（ITU-T P.863）、PESQ（ITU-T P.862）、PESQ LQ / LQO（P.862.1）、PESQ WB（P.862.2），支持固话、移动和基于IP网络的下一代语音质量测试标准。VQT使用ITU标准算法PESQ LQ / LQO / WB和POLQA（NB，WB，SWB）分析退化（接收）的文件，并将其与参考（发送）文件进行比较。

PESQ提供了对电话系统的主观听力测试的客观度量。POLQA（感知目标听觉质量分析）是PESQ（ITU-T P.862）分析和用于固话、移动和基于IP网络的下一代语音质量测试标准的继承者。

POLQA®是OPTICOM的注册商标。GL是通过获得使用POLQA®标准的基本权利而在其语音质量测试解决方案中采用POLQA / P.863的测试和测量制造商之一，并在此承认，该图像或文本引用了本文档中使用的POLQA Opticom的原始版权。

VQT应用程序具有以下选项:

  • 仅POLQA (可选升级 POLQA v3)
  • 仅PESQ
  • POLQA (可选升级POLQA v3) 和 PESQ
    • VQT POLQA Measurements and Analysis

    VQT POLQA Measurements and Analysis


功能 POLQA v3 升级增强
  • 语音质量测试 (VQT)使用POLQA v2.4 版
    (ITU-T P.863)，可选升级POLQA v3版
    (ITU-T P.863)和PESQ (ITU-T P.862)
  • 与POLQA v3相关的更新包括重新设计的用于全频带音频分析的感知模型，该模型已针对VoLTE，5G和OTT应用程序进行了验证（支持EVS和OPUS编解码器）：
  • 支持用于宽带的PESQ ITU-P.862.2和POLQA
  • POLQA ITU-T P.863用于下一代语音质量测试，支持窄带(8000样本率)、宽带(16000 样本率)和超宽带 (48000采样率)
  • 通过MOS、E-Model、SNR、抖动、削波、信号电平、噪声电平和延迟测量来评估音频质量
  • 测量VoIP网络中的数据包抖动
  • 分析编解码器压缩在无线网络中的影响
  • VQT支持对包含原始数据以及u-law / a-law编码数据的PCM16文件进行分析
  • VQT还支持对由窄带、宽带和超宽带信号组成的未压缩wav文件进行分析
  • 提供POLQA和PESQ平均意见得分（MOS）结果
  • 在VQT应用程序中对结果进行完善的搜索功能
  • 使用Goldwave软件在VQT中播放和显示音频文件
  • 完整自动记录所有结果（文件和数据库），并能够将日志导入VQT
  • 所有结果以及呼叫控制信息都发送到中央数据库，使用WebViewer™远程查询结果
  • 支持中央数据库主要和辅助IP地址以进行备份和冗余
  • 当可选的GPS与VQuad™结合使用时，实时映射结果（支持大多数国家/地区）
  • 命令行界面支持远程控制VQT节点。支持Windows®和Linux
  • POLQA v3超级宽带支持14kHz至高达24kHz的完整音频带宽
  • 全频带分析提高了诸如EVS，OPUS，AAC和LC3等编解码器的评估准确性，这些编解码器已在许多OTT应用中使用
  • 在全频段支持下，在MOS标度的较高质量范围内，POLQA的判别能力提高了
  • 当前使用VoLTE / 5G的OTT语音服务包括高度动态的延迟抖动，这会导致语音中非常短的停顿持续时间发生变化。 POLQA v3以更高的精度处理这些变化
  • POLQA v3对线性频率失真的敏感性低于POLQA v2.4。 这使得测量不再依赖于耳机的频率特性
  • POLQA v3的感知模型得到了显着改进和简化
